噴射加壓裝置

一、產品概述

噴射加壓裝置、引射裝置等。在凝結水回收過程中，會產生大量的二次蒸汽及過流蒸汽。為了回收這部分低壓蒸汽，通常利用高壓蒸汽或熱水通過噴射加壓裝置與低壓蒸汽混合加壓后再加以利用。

該裝置在閉式凝結水回收、乏汽回收等復雜場合幾乎必備，所以凝結水閉式回收能否成功，噴射加壓裝置作用十分關鍵。尤其在石化、煤化、焦化、醫藥、食品、熱力、冶金、橡膠、汽車等工業部門應用極其廣泛。

二、產品結構及工作原理

◆ 產品結構

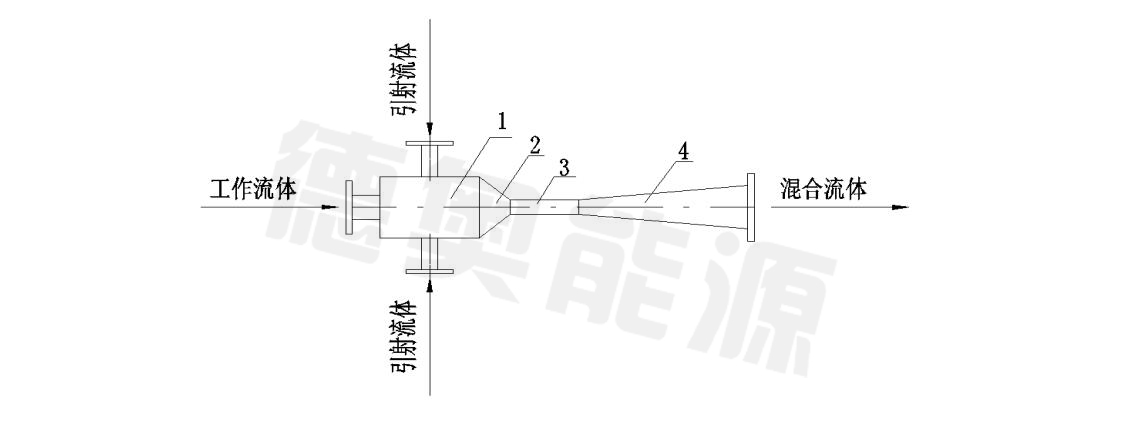

由工作噴嘴、接受室、混合室及擴散器四部分組成

◆工作原理

噴射加壓裝置是將不同壓力的兩股流體相互混合，并發生能量交換而形成一股居中壓力的混合流體的裝置。

工作介質，又名工作流體。工作流體以很高的速度從噴嘴噴出，進入噴射器的接收室，把噴射器前的低壓介質吸走。被吸入的介質叫引射流體。通常在噴射器里發生工作流體的壓力能或者熱能轉變為動能。工作流體的動能一部分傳給引射流體。混合流體的速度在沿著噴射器流動的過程中漸趨均衡，于是混合流體的動能，相反地轉化為壓力能和熱能。

◆設備用途

噴射加壓裝置在凝結水閉式回收系統中根據使用場合分水-水、水-汽、汽-汽三種設計方式。

三、設備特點

● 設計制作

每臺噴射加壓裝置，嚴格按照每個系統的具體獨立設計。核心件采用不銹鋼，特殊件采用鍛件加工。確保使用效果及產品質量。

● 每臺設備出廠前經過嚴格測試，性能穩定，質量可靠。

三、設備選型須知

總則，噴射加壓裝置即可獨立使用，又可與凝結水回收裝置配套使用。配套使用我公司會根據現場工況進行精確計算合理設計，獨立使用選型須知如下：
1.PS系列疏水擴容裝置型號表達方式：

PSLL/LS/SS—××  S

其中：PS為噴射加壓裝置產品代號

          LL：表示液-液；LS：表示液-汽；SS：表示汽-汽；

         ××：為數字表示裝置處理能力m3/h；

        S：表示設備為不銹鋼材質，碳鋼則不加任何字母。

 特別說明：針對獨立使用，由于每個項目凝結水回收系統的的差異性，不同場合使用配置會區別，為確保客戶所選設備安全、穩定、回收，避免設備安裝后無法正常使用，所以具體選型務必告知工作介質及引射介質相態、流量、溫度、壓力等數據。
